在选择铜排时
，需注重：

（1）一样平常要选择铜、铝排的宽度应与断路器的出线端宽度一样
，在直接负荷侧可适当的镌汰母排的厚度
，以知足要求


；而在分支母线与断路器毗连时
，母线冲孔为圆孔
，举行毗连
，MNS/GCK在下进、出时分支零排不必制作
，但上进、出时一定要制作。

（2）柜内零排和地排凭证收支线方法确定装置在柜前照旧柜后


；低压计量柜为利便装置互感器
，铜排在计量室内应断开
，用搭接块毗连
，搭接块的长度应知足互感器装置磨练的标准
，其它直接毗连
，大于即是4000A以上接纳绝缘板母线夹牢靠
，禁用绝缘子。

（3）中高压母线在穿过金属板时
，应提供相配套的套管和接纳其它绝缘步伐


；

（4）母线应接纳绝缘支持牢靠
，以包管母线之间及母线与其它部件之间的距离稳固
，牢靠距离为水平两牢靠点不凌驾1000mm
，笔直两牢靠点不超800mm
，铜、铝母线弯曲后不得有裂纹和严重起皱征象
，皱纹高度不得大于1mm
，弯曲半径一样平常不小于排后的2倍
，铜、铝母线弯曲后不开裂、严重起皱的条件下
，允许弯曲半径即是母线厚度


；

（5）铜铝母线与电器元件毗连触面应平整光洁
，毗连件的边沿及孔口应无毛刺及高低不平征象


；

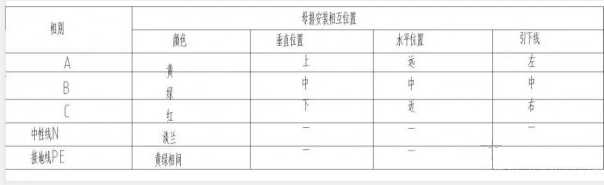

（铜铝母线的相序及颜色排列）

（6）铜铝母线的相序及颜色排列表划定应如上图所示安排


；

（7）母线毗连处不得有油漆
，油漆界面应平直
，不得有显着的弯曲和不值征象
，统一元件的统一侧各项母线端的油漆界面应无显着的不整齐征象
，界面不得相差5mm。

（8）铜、铝母线的螺栓毗连及支持毗连处
，母线与电器元件的毗连以及距所有毗连处10mm以内的地方不得涂漆


；

母线与母线
，母线与分支母线及电器元件毗连时
，其搭接面应切合以下划定：

1）铜排与铜排毗连时
，外貌应举行镀锡处置惩罚
，客户有要求
，应知足客户要求


；

2）铝排和铝排毗连时
，可直接毗连（搭接面要扫除氧化层）。

3）铜排与铝排毗连时
，铜排须镀锡或镀银
，在特殊条件下应使用铜铝过渡片。

（9）母排搭接时接触面应平整、无氧化膜
，经加工后其截面积镌汰值应切合以下划定。

1）铜排应不凌驾原截面的3%;

2）铝排应不凌驾原截面的5%。

母线装置的工艺要求：

1）母线的排列应条理明确
，整齐雅观
，横平竖直。

2）铜、铝母线与电器元件毗连时

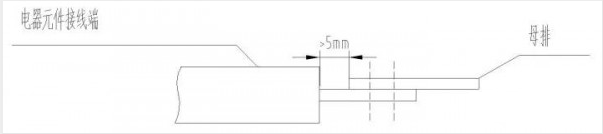

，母线与电器元件端的根部应有不小于5mm的空出职位（如下图）。

                                      （母线与电器元件端毗连图）
